Kettengliederförderer

Motorisiertes Band mit Gelenkplatten (Scharnieren) für den Spänetransport. In regelmäßigen Abständen wird eine Mitnehmerpalette auf den Scharnieren angebracht, um ein Zurückfallen der Späne im Steigbereich zu verhindern.

Wird für lange, gewundene und voluminöse Späne verwendet.

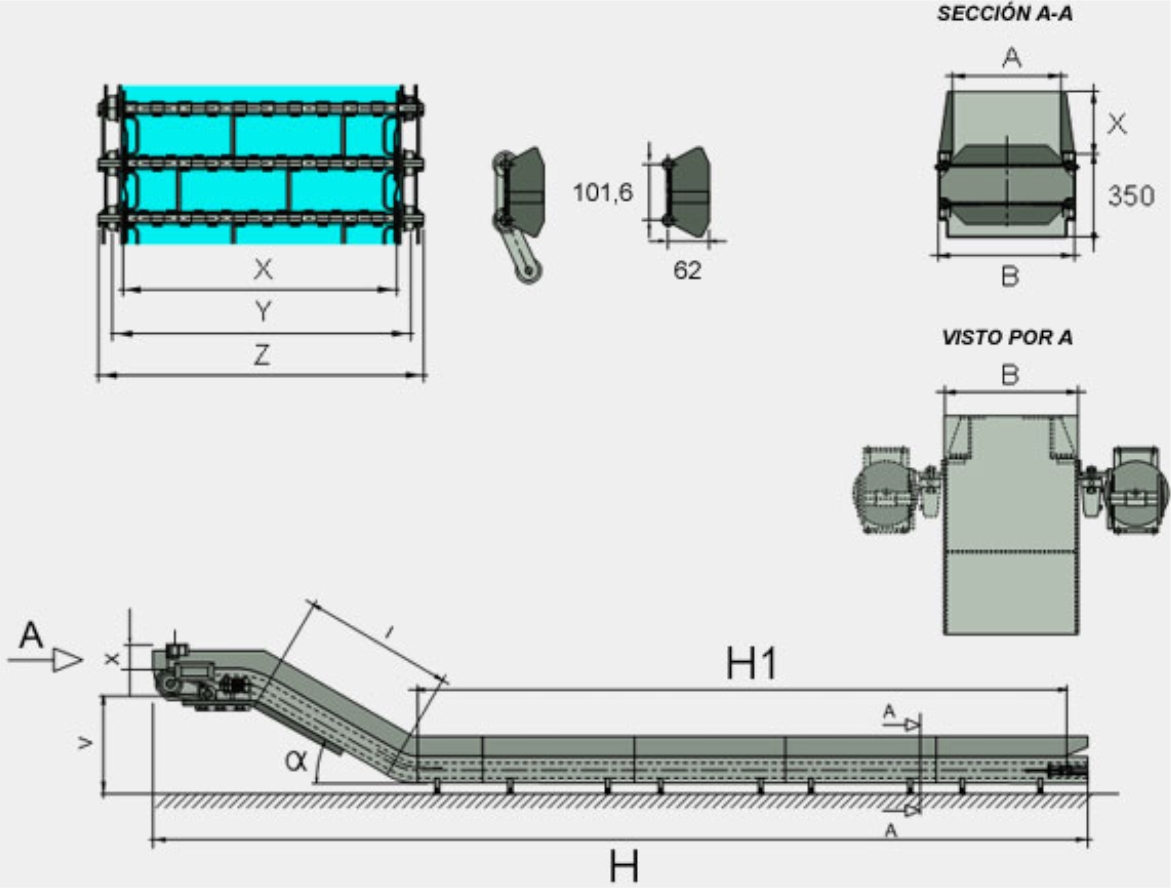

Abschnitt A - Abschnitt B

1^1/2"
Förderer

MOD.	IR-1	IR-2	IR-3	IR-4	IR-5	IR-6	IR-7	IR-8	IR-9
A	82	182	282	382	482	582	682	782	882
B	192	292	392	492	592	692	792	882	992

Scharnierband

BREITE	IR-1	IR-2	IR-3	IR-4	IR-5	IR-6	IR-7	IR-8	IR-9
X	100	200	300	400	500	600	700	800	900
Y	126	226	326	426	526	626	729	826	926
Z	169	269	369	469	569	669	769	869	969

2^1/2"
Förderer

MOD.	IR-15	IR-20	IR-30	IR-45	IR-60	IR-75	IR-90	IR-105	IR-120	IR-135
A	125	177	277	427	577	727	877	1027	1177	1227
B	265	315	415	565	715	865	1015	1165	1315	1365

Scharnierband

BREITE	IR-100	IR-200	IR-300	IR-450	IR-600	IR-750	IR-900	IR-1050	IR-1200	IR-1350
X	150	200	300	450	600	750	900	1050	1200	1350
Y	180	230	330	480	630	780	930	1080	1230	1380
Z	227	277	377	527	677	827	977	1127	1277	1427

Kettenteilung 4^”

Kettenteilung 4”

MOD.	TC-150	TC-300	TC-450	TC-600	TC-750	TC-900	TC-1050	TC-1200
A	119	269	419	569	719	869	1019	1169
B	298	448	598	748	898	1048	1198	1348
X	150	300	450	600	750	900	1050	1200
Y	204	354	504	854	804	854	1104	1254
Z	267	417	567	717	867	1017	1167	1317

Kettengliederförderer

Späne
