Scharniere
Unsere Förderbänder zum Transport von Stanzabschnitten sind speziell darauf ausgelegt, ihre Funktion zuverlässig zu erfüllen.
Es handelt sich um robuste Anlagen, die für die Verarbeitung großer Mengen von Schrott aller Größen vorbereitet sind.
Es handelt sich um motorisierte Förderbänder mit Gelenkplatten (Scharnieren) zum Transport des Zuschneides. Nach einer bestimmten Anzahl von Scharniergliedern wird eine Schubpalette installiert, um das Zurückfallen des Zuschneides auf dem Aufstiegsteil zu verhindern.
Sie eignen sich ideal für schwere Ladearbeiten.

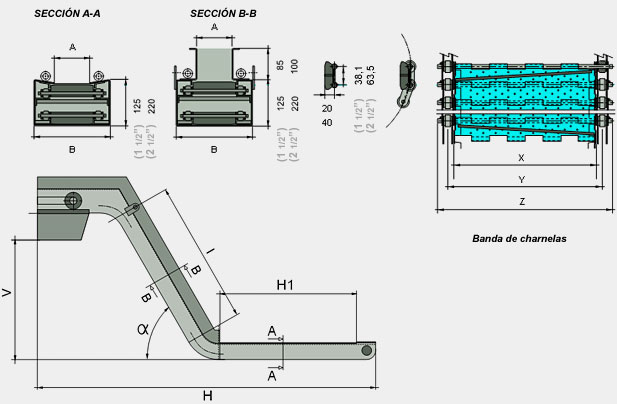

11/2"
Förderer
| MOD. | IR-1 | IR-2 | IR-3 | IR-4 | IR-5 | IR-6 | IR-7 | IR-8 | IR-9 |
| A | 82 | 182 | 282 | 382 | 482 | 582 | 682 | 782 | 882 |
| B | 192 | 292 | 392 | 492 | 592 | 692 | 792 | 882 | 992 |
Flanschband
| BREITE | IR-1 | IR-2 | IR-3 | IR-4 | IR-5 | IR-6 | IR-7 | IR-8 | IR-9 |
| X | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 |
| Y | 126 | 226 | 326 | 426 | 526 | 626 | 729 | 826 | 926 |
| Z | 169 | 269 | 369 | 469 | 569 | 669 | 769 | 869 | 969 |
21/2"
Förderer
| MOD. | IR-15 | IR-20 | IR-30 | IR-45 | IR-60 | IR-75 | IR-90 | IR-105 | IR-120 | IR-135 |
| A | 125 | 177 | 277 | 427 | 577 | 727 | 877 | 1027 | 1177 | 1227 |
| B | 265 | 315 | 415 | 565 | 715 | 865 | 1015 | 1165 | 1315 | 1365 |
Flanschband
| BREITE | IR-100 | IR-200 | IR-300 | IR-450 | IR-600 | IR-750 | IR-900 | IR-1050 | IR-1200 | IR-1350 |
| X | 150 | 200 | 300 | 450 | 600 | 750 | 900 | 1050 | 1200 | 1350 |
| Y | 180 | 230 | 330 | 480 | 630 | 780 | 930 | 1080 | 1230 | 1380 |
| Z | 227 | 277 | 377 | 527 | 677 | 827 | 977 | 1127 | 1277 | 1427 |

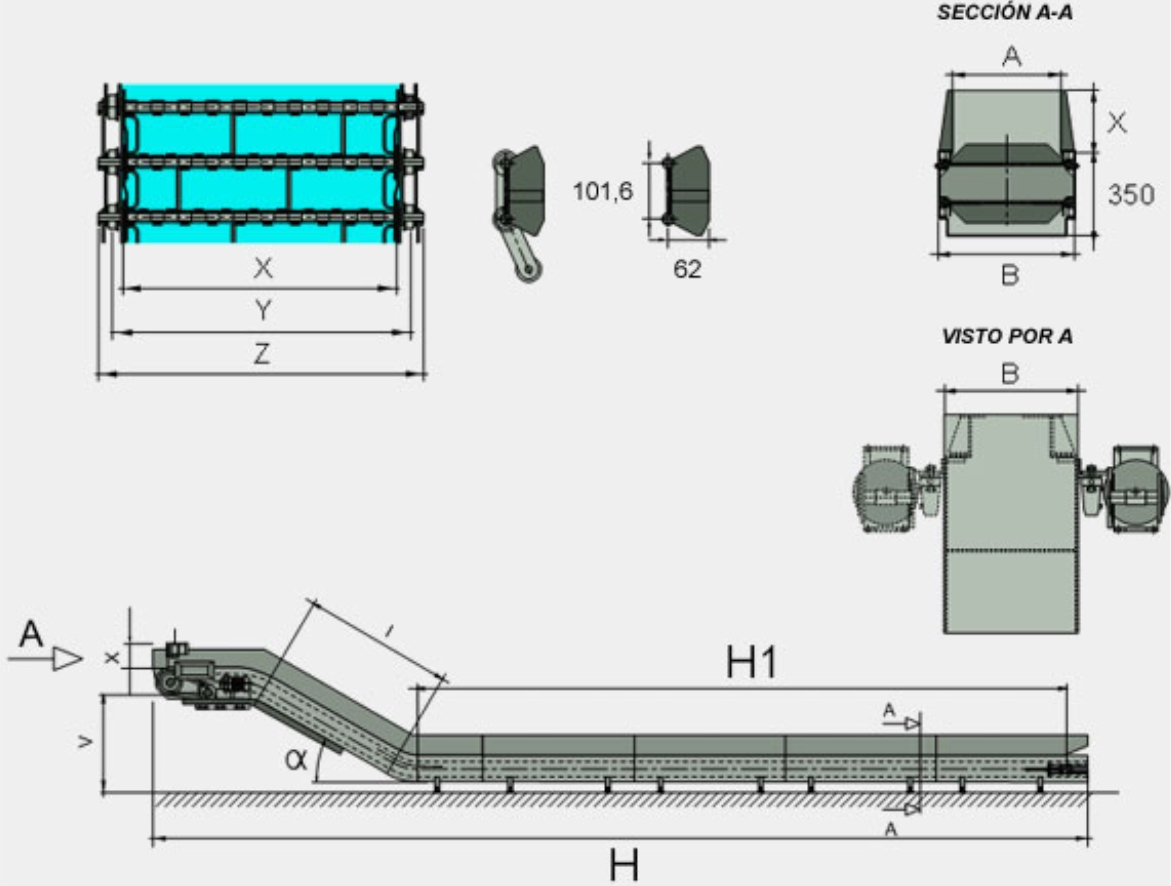

Kettensteil 4”
| MOD. | TC-150 | TC-300 | TC-450 | TC-600 | TC-750 | TC-900 | TC-1050 | TC-1200 |
| A | 119 | 269 | 419 | 569 | 719 | 869 | 1019 | 1169 |
| B | 298 | 448 | 598 | 748 | 898 | 1048 | 1198 | 1348 |
| X | 150 | 300 | 450 | 600 | 750 | 900 | 1050 | 1200 |
| Y | 204 | 354 | 504 | 854 | 804 | 854 | 1104 | 1254 |
| Z | 267 | 417 | 567 | 717 | 867 | 1017 | 1167 | 1317 |

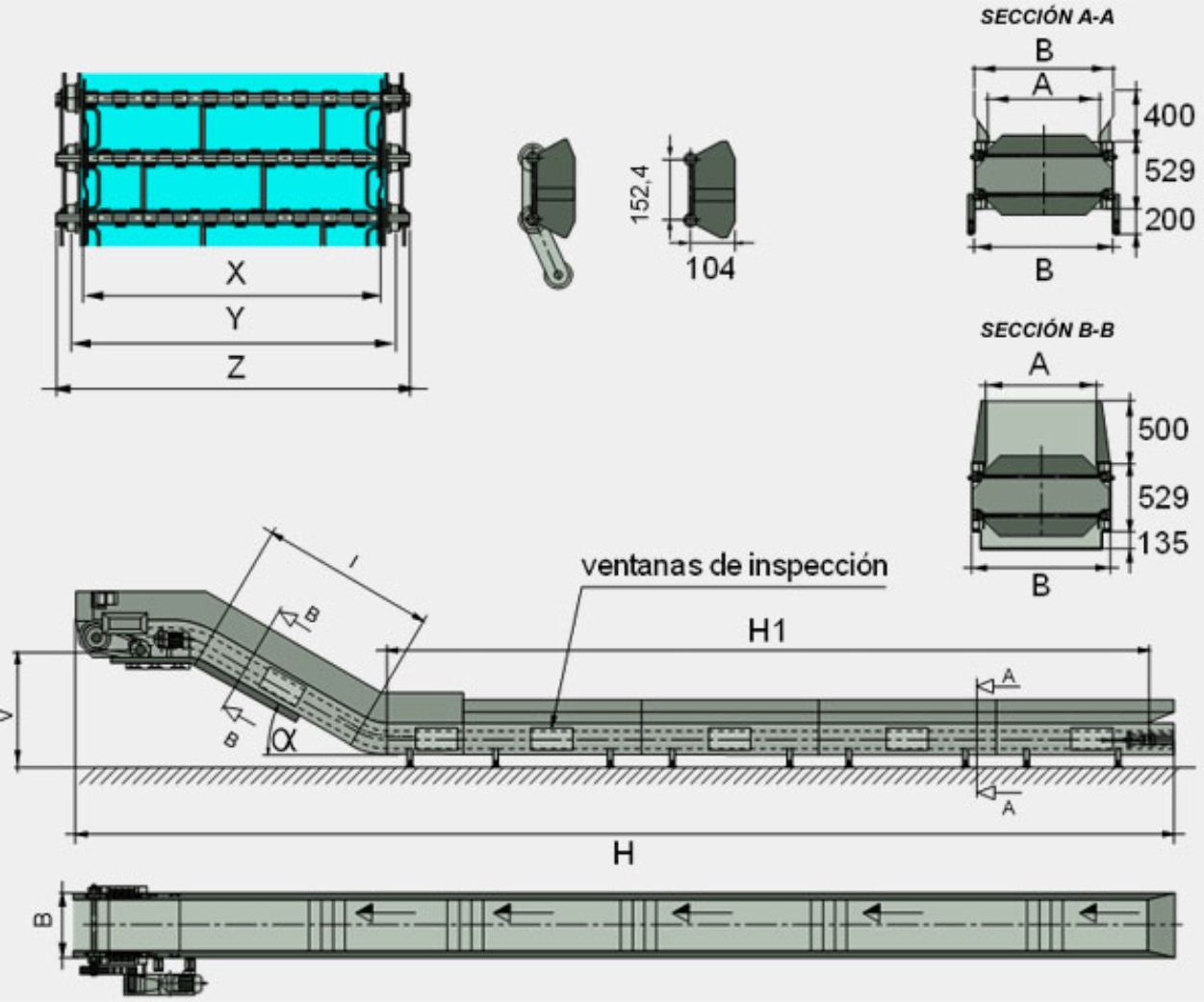

Kettensteil 6”
| MOD. | IR-150 | IR-300 | IR-450 | IR-600 | IR-750 | IR-900 | IR-1050 | IR-1200 | IR-1350 | IR-1500 |
|---|---|---|---|---|---|---|---|---|---|---|
| A | 115 | 267 | 419 | 571 | 723 | 875 | 1027 | 1179 | 1331 | 1483 |
| B | 329 | 481 | 633 | 785 | 937 | 1089 | 1241 | 1393 | 1545 | 1697 |
| X | 152 | 304 | 456 | 608 | 760 | 912 | 1064 | 1216 | 1368 | 1520 |
| Y | 216,5 | 368,5 | 520,5 | 672,5 | 824,5 | 976,5 | 1228,5 | 1280,5 | 1432,5 | 1584,5 |
| Z | 290 | 442 | 594 | 746 | 898 | 1050 | 1202 | 1354 | 1506 | 1568 |
Kettensteil 9”
| MOD. | IR-150 | IR-300 | IR-450 | IR-600 | IR-750 | IR-900 | IR-1050 | IR-1200 | IR-1350 | IR-1500 |
|---|---|---|---|---|---|---|---|---|---|---|
| A | 115 | 267 | 419 | 571 | 723 | 875 | 1027 | 1179 | 1331 | 1483 |
| B | 329 | 481 | 633 | 785 | 937 | 1089 | 1241 | 1393 | 1545 | 1697 |
| X | 152 | 304 | 456 | 608 | 760 | 912 | 1064 | 1216 | 1368 | 1520 |
| Y | 216,5 | 368,5 | 520,5 | 672,5 | 824,5 | 976,5 | 1228,5 | 1280,5 | 1432,5 | 1584,5 |
| Z | 290 | 442 | 594 | 746 | 898 | 1050 | 1202 | 1354 | 1506 | 1568 |
