Runde Bälge

Eigenschaften der runden Bälge

Die Bälge bestehen aus starrem Polyamidgewebe mit PVC-Beschichtungen auf beiden Seiten.

Diese Schutzvorrichtungen werden eingesetzt, um Spindeln, Achsen, Säulen sowie die Glasfaser in Lasermaschinen zu schützen.

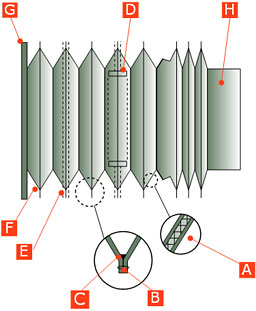

Teile des runden Balges

• A Nylon-Gewebe mit PVC-Beschichtungen.
• B Naht.
• C Silikonbeschichtung.
• D PVC-Gleiter.
• E Stahlring, wenn die Bälge große Abmessungen haben.
• F Luftauslassöffnungen.
• G Befestigungsstütze an der Maschine.
• H Spannkragen zur Maschinenbefestigung.

Öffnungssysteme der runden Bälge

Bei schweren und vertikal orientierten Schutzelementen führt Tecnifuelle Öffnungssysteme ein:

SYSTEM 1
Spannvorrichtung in Form einer Öffnung durch Klammern, die am Tragrahmen angebracht sind, an den Falten, wo es aufgrund der Größe des Balges zweckmäßig ist.

SYSTEM 2
Spannvorrichtung in Scherenform, geeignet für Elemente, die nicht durch Zwischenrahmen geführt werden.

Endbefestigungsarten an der Maschine

• Beim System mit Stahlrahmen müssen sowohl die Formen als auch die Befestigungslöcher vom Kunden angegeben werden.
• Bei der Befestigung mit Klettverschluss wird ein Teil am Endrahmen des Balges befestigt, der andere Teil am Maschinenrahmen.

1. Endrahmen zur Maschinenbefestigung
2. Vollfalte
3. Halbfalte
4. Rahmen größer als die Falte
5. Befestigung mit Klettverschluss
